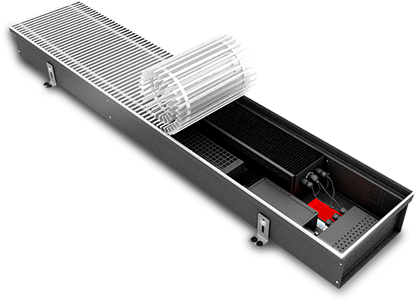

Описание Конвектор внутрипольный VARMANN Qtherm Slim 900.105.200
Конвекторы Qtherm Slim — это готовый к монтажу отопительный прибор с принудительной конвекцией, с тангенциальными вентиляторами. Qtherm Slim является самым узким конвектором из всего модельного ряда конвекторов Varmann. Может эксплуатироваться как в вертикальном, так и горизонтальном положении.Эксплуатационные данные
рабочее давление теплоносителя — 16 бар;
давление гидравлических испытаний конвектора — 25 бар;
максимальная рабочая температура теплоносителя — 130 C;
напряжение питания конвектора — 220 В.
Базовый комплект поставки
корпус из оцинкованной стали покрытый износостойким чёрным
порошковым покрытием или нержавеющей стали;
съёмный теплообменник с латунным узлом подключения с сое-
динением «евроконус» G 3/4";
тангенциальные вентиляторы в кожухе на виброопорах ЕС-дви-
гателями 24 В;
микропроцессорный регулятор в пластиковой коробке с возмож-
ностью плавного изменения скорости вращения вентиляторов;
роликовая, либо линейная решетка, из анодированного алюминия,
либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита
или из нержавеющей стали;
декоративная рамка по периметру жёлоба из алюминия U-образ-
ного, либо F-образного профиля, выполненная в цвет решетки,
с черной полосой из пористой резины в месте контакта с решеткой;
комплект крепёжно-регулировочных ножек;
воздухоспускной клапан 3/8";
паспорт, инструкцию по монтажу и эксплуатации.
Конструктивные особенности
Все детали конвектора выполнены из высококачественной листо-
вой оцинкованной стали, окрашены износостойким порошковым
напылением в чёрный матовый цвет, что делает невидимыми все
компоненты конвектора под решёткой.
Использование для изготовления теплообменника таких мате-
риалов, как медь и алюминий, гарантирует высокую стойкость
к коррозии и долговечность в эксплуатации. Теплообменник окра-
шен в цвет корпуса.
Возможна эксплуатация как в вертикальном, так и в горизонталь-
ном положении.
Удобство монтажа с использованием быстроразъёмного соединения
3/4" «евроконус» для подключения теплоносителя.
Два типа профиля (U-образный и F-образный) декоративной рамки
позволяют встраивать конвектор в любой тип пола.
Тангенциальные вентиляторы с ЕС-двигателем 24 В постоянного
тока, в защитных кожухах, установленных на виброзащитных
опорах, очень низкий уровень шума.
Микропроцессорный регулятор скорости вращения вентиляторов
с выполненным электромонтажом, позволяет плавно изменять
скорость вращения вентиляторов, подключается к любым инже-
нерным системам, в том числе «умный дом», полоса из пористой
резины под решётку предотвращает её трение о корпус конвектора,
снижает шум.
Пружина, придающая гибкость декоративной решётке, выполнена
из нержавеющей стали.
Qtherm Slim Самый узкий Принудительная конвекция
Varmann Qtherm Slim Особенности конструкции внутрипольный конвектор самый узкий
1 Решетка
роликовая, либо линейная из анодированного алюминия,
окрашенная в любой цвет по RAL, с фактурой мрамора,
гранита, дерева.
2 Ребра жесткости
служат для предотвращения деформации корпуса при
заливки бетоном и как опорные ребра для линейной
решетки.
3 Воздухоспускной клапан
никелированный, 3/8".
4 Блок управления
микропроцессорный, с выполненным электромонтажом,
возможностью подключения настенного регулятора, к
системе «умный дом».
5 Тангенциальные вентиляторы
с ЕС-двигателями 24В в защитных съёмных кожухах,
установленных на виброизоляторы.
6 Теплообменник
нового дизайна из медной трубы с алюминиевым пла-
стинчатым оребрением с торцевым загибом, окрашен в
цвет жёлоба, подключение G 3/4" «евроконус».
7 Узел подключения
латунный, подключение G 3/4" «евроконус» с накидными
гайками с уплотнительным резиновым кольцом.
8 Регулировочные винты
для регулирования конвектора в уровень пола при мон-
таже.
9 Фиксирующие ножки
для фиксации корпуса конвектора к полу.
10 Корпус конвектора
из оцинкованной стали, окрашен порошковой краской в
матовый чёрный или из нержавеющей стали с выламы-
ваемыми заглушками для возможности размещения
трубной подводки с любой стороны конвектора.
11 Декоративная рамка
по периметру конвектора из U или F-образного алюмини-
евого профиля, анодированный, окрашенный в цвет по
RAL или с нанесение фактур дерева, мрамора, гранита в
цвет решетки.
Возможно изготовление конвектора любой длины. Тепловая мощность и стоимость конвектора рассчитывается пропорционально длине.
Ручной способ регулирования теплопроизводительности Ntherm
Регулирование тепловой мощности конвектора Ntherm осуществляется вручную, путём изменения расхода теплоносителя через теплообменник термостатическим вентилем головкой ручного привода.
Необходимая комплектация:
1) вентиль термостатический на подающую линию DN15, G 3/4", 701301(прямой), 701302(угловой), 701303(осевой);
2) вентиль на обратную линию DN15, G 3/4", тип 701311(прямой), 701312(угловой);
3) головка ручного привода для вентиля на подающую линию, тип 702301.
Термостатический способ регулирования теплопроизводительности Ntherm
Регулирование тепловой мощности конвектора Ntherm осуществляется воздействием на термостатический вентиль через капиллярную трубку термостатическим регулятором в зависимости от установленной на нем температуры в помещении. На каждый вентиль устанавливается один термостат с дистанционным управлением
Необходимая комплектация:
1) вентиль термостатический на подающую линию DN15, G 3/4", 701301(прямой), 701302(угловой), 701303(осевой);
2) вентиль на обратную линию DN15, G 3/4", тип 701311(прямой), 701312(угловой);
3) термостатический регулятор с дистанционным управлением, тип 702311.
Термоэлектрический способ регулирования теплопроизводительности Ntherm
Регулирование тепловой мощности конвектора Ntherm осуществляется в зависимости от установленной температуры в помещении на настенном регуляторе, который управляет термоэлектрическими сервоприводами, установленными на термостатических вентилях. На один настенный регулятор можно подключить до двенадцати термоэлектрических сервоприводов.Необходимая комплектация:
1) вентиль термостатический на подающую линию DN15, G 3/4", 701301(прямой), 701302(угловой), 70303(осевой);
2) вентиль на обратную линию DN15, G 3/4", тип 701311(прямой), 701312(угловой);
3) термоэлектрический сервопривод, тип 70231;
4) настенный регулятор, тип 703101, 703102.
5) Коробка для электрических соединений в комплект поставки не входит.
Что нового?
Настенный регулятор Varmann Vartronic.Визитной карточкой компании Varmann стал новый настенный регулятор собственного производства. Настенный регулятор Vartronic изготавливается
на нашем производстве в двух цветовых решениях - белого и черного цвета. Регулятор оснащен большим LCD-дисплеем с сенсорным управлением и
обеспечивает максимальный комфорт при эксплуатации. Удобный интерфейс позволяет разобраться с возможностями управления даже неопытному
пользователю.
Новый теплообменник
На базе новой линии штамповки пластин и индивидуально разработан-ного штампа создан новый производственный участок для изготовления
и сборки медно-алюминиевых теплообменников новой конструкции.
Край пластины имеет загиб, что придает теплообменнику жесткость и
защиту от деформации оребрения. Вертикально гофрированные волной
алюминиевые пластины конвектора с площадью теплообмена, увели-
ченной на 30%. Медная бесшовная финская труба с 100% коррозионной
стойкостью, с низким гидравлическим сопротивлением.
Собственное латунное производство
Теперь все латунные распределители и фитинги изготавливаются нанашем предприятии с полным циклом производства: от отливки до
токарно-фрезерной обработки. Традиционное подключение термоста-
тического вентиля на подающую линию и вентиля на обратную линию
к теплообменнику “евроконус” G3/4" теперь оснащается резиновым
кольцом для более надежного соединения и гарантии герметичности.
Блок регулирования Varmann VartronicКонвектор Qtherm
Оснащенный микропроцессорным регулятором Vartronic становится "умным", благодаря ПИД-регулятору с плавным
изменением скорости вращения вентиляторов, с возможностью работать в групповой сети, управляться через интерфейс ModBus, аналоговым сигналом 0-10 В, релейным управлением.Блок регулирования оснащен встроенным блоком питания, что позволяет
обеспечить питающее напряжение конвектора 220 В с вентиляторами 24 В постоянного тока.
Решетка из нержавеющей стали
Теперь роликовые решетки с традиционным двутавровым сечением,помимо алюминия, изготавливаются также из нержавеющей стали.
Ламели решетки на специальном станке проходят стадию полировки
поверхности. Ламели и пружина из нержавеющей стали с содержанием
хрома и никеля позволяют эксплуатировать решетку во влажных и
агрессивных средах, выдерживать высокие статические нагрузки в
промышленных помещениях, бассейнах, автосалонах и т.п.
ВентиляторыСборка, тестирование и контроль качества всех тангенциальных вентиляторов осуществляется на нашем производстве. Все вентиляторы оснащаются новым EC- двигателем постоянного тока 24 В, установленным на виброопоры, что делает его наименее шумным, системой широтно-импульсного моделирования с возможностью плавного регулирования скорости вращения блоком регулирования Varmann Vartronic, системой поддержания постоянной скорости вращения с датчиком Холла при внешних воздействиях и изменениях входного и выходного сопротивления воздуха вентилятора.
Почему Varmann?
Удобство монтажа вентилей
Мы используем во всех своих теплообменниках быстроразъемное соединениеевроконус G3/4", что позволяет обойтись без дополнительных монтажных перехо-
дов, герметиков для резьбовых соединений, льна и фум-лент. Соединение между
теплообменником и вентилями осуществляется легко и просто.
Декоративный бортик
Вы можете смонтировать конвектор в любую конструкцию пола. Мы предлагаемдва типа бортика по периметру конвектора. U-образный бортик монтируется
встык с половым покрытием. F-образный бортик закрывает половое покрытие
сверху. Причем комплектация тем или иным типом бортика не влияет на стои-
мость конвектора.
Система регулирования
Мы сами разрабатываем и производим для своих конвекторов систему регу-лирования температуры воздуха в помещении. В наших блоках управления
внедрено бесступенчатое, плавное изменение скорости вращения вентиляторов,
цифровое управление настенным регулятором, включение конвекторов в сеть
RS485. Интеллектуальная система управления может подключаться к любому
регулятору, управляться сигналом 0..10 В, подключаться к системе «умный дом»
по протоколу ModBus.
Фактуры дерева, мрамора, гранита
В случаях, когда требуется конвектор с решеткой под деревянное или мраморноепокрытие, мы предлагаем алюминиевые решетки с нанесением на ламели специ-
альных фактурных пленок, в точности повторяющих цвет и структуру полового
покрытия. Фактурное покрытие — это элегантный внешний вид, абсолютная
защищенность от локальных механических повреждений, царапин, сколов,
стойкость к любым моющим средствам, в том числе кислотосодержащим, при
этом, прочностные свойства алюминиевой решетки сохраняются.
Резиновая полоса
Между решеткой и корпусом конвектора мы укладываем резиновую полосу дляизбежания повреждения поверхности решетки, ее трения о корпус конвектора
и шума при укладке и ходьбе по решетке.
Корпус
Корпус конвектора изготавливается из оцинкованной стали с высокопрочнымпорошковым покрытием черного цвета, причем изделие окрашивается полностью
в объеме. Для влажных помещений есть возможность изготовления корпуса из
хромомолибденовой нержавеющей стали. В любом случае, мы гарантируем
коррозионную стойкость корпуса 10 лет.
Декоративная решетка
Алюминиевый профиль ламелей нашей решетки имеет наиболее оптимальноесечение в виде двутавра для выдерживания нагрузок, и для пропускной способ-
ности решетки по воздуху может эксплуатироваться с двух сторон.
Для стягивания ламелей мы используем жесткую пружину из проволоки диаметром
1.6 мм из нержавеющей стали, что гарантирует долговечность использования
даже во влажных помещениях с сохранением жесткости решетки.
Вентиляторы
Мы организовали собственное производство и разработали оптимальную кон-струкцию вентилятора для встраиваемых в пол конвекторов с учетом всех тон-
костей забора и подачи воздуха. Наши вентиляторы оснащены ЕС-двигателями
с напряжением питания –24 В, позволяющие снизить потребляемую мощность
в 3 раза. Плавное регулирование скорости вращения осуществляется сигналом
ШИМ. Наши новые вентиляторы имеют самые низкие шумовые характеристики.
Убедитесь в этом сами.
Стоимость пропорциональна длине
Мы не делаем для наших клиентов дополнительных наценок за изготовлениеконвектора нестандартной длины и используем правило: «Стоимость конвектора
рассчитывается пропорционально его длине». Если вам нужно рассчитать стоимость
вашего нестандартного конвектора, воспользуйтесь расчетной программой Varcalc
или калькулятором на сайте www.varmann.ru.
Соединение конвекторов
Для удобства транспортировки, конвекторы, длиной более 3 м, поставляютсячастями. Соединение между частями осуществляется через фланцы.
По умолчанию, конвектор поставляется с теплообменником в каждой части или,
возможен заказ с единым теплообменником с быстроразъемными соединениями.
Исполнения решетки
Фактуры дерева, гранита, мрамора
Загрузка комментариев...
| Бренд | VARMANN |
| Тип | Внутрипольный |
| Артикул | Qtherm Slim 900.105.200 |
| Тип конвекции | С принудительной конвекцией |
| Серия | Qtherm Slim |
| С этим товаром рекомендуем | Блок питания Varmann Varpower, тип 703701<br>Датчик температуры, ТИП 100001<br>Головка ручного привода,702301<br>Вентиль на обратную линию DN15,G 3/4,701311 (ПРЯМОЙ)<br>Вентиль на обратную линию DN15,G 3/4,701312 (УГЛОВОЙ)<br>Вентиль на подающую линию DN15, G3/4,701301,ПРЯМОЙ<br>Вентиль на подающую линию DN15,G3/4’,701302 (УГЛОВОЙ)<br>Вентиль на подающую линию DN15,G3/4,701303 (ОСЕВОЙ)<br>Термоэлектрический сервопривод ~220В,702361<br>Термостат с дистанционным управлением,702311<br>"Настенный регулятор Varmann Vartronic для конвекторов с естественной конвекцией |
| Производство | Россия |
| Теплоотдача | 603 |
| Ширина (мм) | 105 |
| Длина (мм) | 900 |
| Высота (мм) | 200 |
